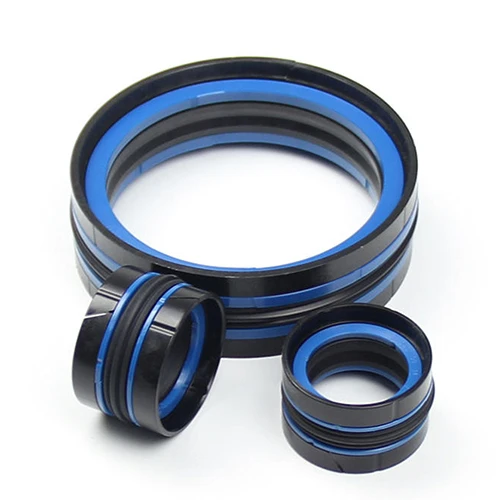

Standart Çift Etkili Kompakt Piston Keçeleri

Yapısal bileşim

1. Kaydırma Halkası

• Fonksiyonu: Kayar halka, sızdırmazlık elemanının ana parçasıdır. Silindir duvarıyla doğrudan temas halindedir ve piston hareket ettiğinde contanın korunmasından sorumludur.
• Malzeme: Kayar halkalar, yüksek basınç ve yüksek sıcaklık koşullarında dayanıklılık ve sızdırmazlık performansı sağlamak için genellikle politetrafloroetilen (PTFE) veya termoplastik poliüretan (TPU) gibi aşınmaya dayanıklı malzemelerden yapılır.

2. Enerji Verici

• Fonksiyon: Aktivatör genellikle nitril kauçuk (NBR) veya poliamid (PA) gibi elastik malzemelerden yapılır. Ana işlevi kurulum sırasında deforme olmak, böylece kayar halkayı silindir duvarıyla dinamik tutmak için yeterli gücü sağlamaktır. Sızdırmazlık kontağı.
• Tasarım: Aktivatörün tasarımı, statik koşullar altında kayar halkanın sızıntıyı önlemek için sızdırmazlık yuvası oluğuyla iyi temas kurabilmesini sağlar.

3. Ekstrüzyon Önleyici Halkalar

• Fonksiyon: Anti-ekstrüzyon halkaları, kayan halkanın yüksek basınç koşulları altında ekstrüzyona uğramasını veya deforme olmasını önlemek için tasarlanmıştır. Sızdırmazlık elemanının bütünlüğünü sağlamak için ek destek sağlarlar.
• Konum: Ekstrüzyon önleyici halka, dış basınca direnmek için genellikle kayar halka ile aktivatör arasına veya sızdırmazlık elemanının dış kısmına yerleştirilir.

4. Conta Yuvası Yuvası

• Fonksiyon: Sızdırmazlık yuvası oluğu, piston contasının takıldığı yerdir. Doğru kurulum ve sızdırmazlık etkisini sağlamak için şekli ve boyutunun sızdırmazlık elemanıyla eşleşmesi gerekir.
• Yüzey işleme: Muhafaza oluğunun yüzey pürüzlülüğü sızdırmazlık performansı açısından kritik öneme sahiptir ve en iyi sızdırmazlık etkisini sağlamak için tam olarak tanımlanması gerekir.

5. Yağlama Filmi

• Fonksiyon: Çift etkili piston contası ile silindir duvarı arasında daha kalın bir yağlama filminin oluşmasına izin verir, bu da sürtünmeyi ve aşınmayı azaltmaya yardımcı olur ve sızdırmazlık elemanının servis ömrünü uzatır.
• Koşullar: Çift etkili pistonların tipik olarak her iki tarafında da aynı sıvı bulunduğundan, bu yağlama filminin varlığı çoğu uygulamada kabul edilebilir.

6. Uyarlanabilirlik tasarımı

• Uyumluluk: Bazı çift etkili piston contalarının tasarımı, eski O-halkalarla aynı yuva boyutlarına sahip olmalarına olanak tanıyarak, mevcut sistemlerde büyük değişiklikler yapmadan O-halkalardan piston keçelerine geçmeyi kolaylaştırır.

Uygulama senaryoları

1. İnşaat makineleri
Ekskavatörler, yükleyiciler, buldozerler, greyderler, damperli kamyonlar, forkliftler, yükleyiciler vb. inşaat makinelerinde, makinenin verimli çalışmasını ve işletme güvenliğini sağlamak amacıyla hidrolik silindirlerin sızdırmazlığını korumak için Standart Çift Etkili Kompakt Piston Keçeleri kullanılır.

2. Tarım makineleri
Traktörler, biçerdöverler, ekiciler ve diğer tarım ekipmanları gibi tarım makineleri, hidrolik sistemleri kirlenmeye ve sızıntıya karşı korumak ve böylece tarımsal üretim verimliliğini artırmak için bu sızdırmazlık elemanlarına güvenir.

3. Endüstriyel makineler
Hidrolik presler, enjeksiyonlu kalıplama makineleri, damgalama ekipmanları ve diğer ağır makineler gibi endüstriyel makine ve otomasyon ekipmanlarında, hidrolik sistemlerin stabilitesini ve güvenilirliğini korumak için Çift Etkili Kompakt Piston Sızdırmazları kullanılır.

4. Otomotiv uygulamaları
Otomotiv endüstrisinde bu sızdırmazlık elemanları, araç performansını ve güvenliğini artırmak için fren sistemlerinde, süspansiyon sistemlerinde, hidrolik direksiyon sistemlerinde ve diğer hidrolik veya pnömatik sistemlerde kullanılır.

5. Madencilik ekipmanları
Kazıyıcılar, maden kamyonları, sondaj ekipmanları ve daha fazlası gibi madencilik ve kazı ekipmanlarında bu sızdırmazlık elemanları, zorlu yeraltı ortamlarında hidrolik sistemlerin bütünlüğünü korur.

Ürün Bilgisi

*Özel hatırlatma, bu ürüne ihtiyacınız varsa veya ilgileniyorsanız, lütfen bizimle iletişime geçin ve size daha iyi yardımcı olabilmemiz için ilgili çizim boyutlarını sağlayın.
